溶剂冷凝回收工序
作者:榨油机设备 榨油机厂家 上传时间:2012年12月03日
【产品名称】 溶剂冷凝回收工序
【产品简介】


  溶剂的冷凝与蒸发系统结合比较紧密,其中有蒸发冷凝器和汽提冷凝器是在负压下进行的。不凝性气体由第一蒸发器的壳体进入节能器,在节能器中,不凝性气体与来自蒸发冷凝器凝液进行热交换,最终排出节能器的冷凝液温度得到提高,溶剂分水后到溶剂周转罐,较高的温度使其循环使用时可不用再加热,以达到节能的目的.从节能器出来的不凝性气体进入蒸脱冷凝器,在这里大量气体被冷凝,尾气排入最后冷凝器。
  浸出器中产生的溶剂气体进入浸出器冷凝器,不凝性尾气进入最后冷凝器。进入最后冷凝器的自由气体还有分水箱、周转罐、地下溶剂库,混合油罐的自由气体,在这里用较低温度的冷水进行冷却,回收大部分溶剂气体。含微量溶剂的尾气进入石蜡回收工序。溶剂冷凝回收工序

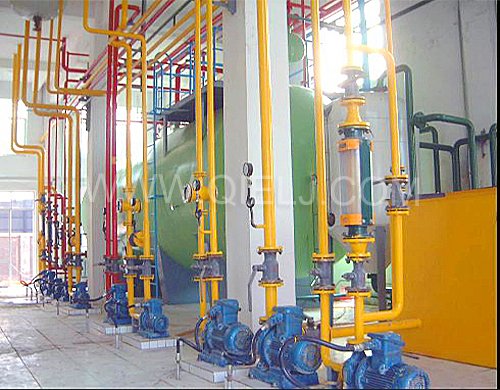

浸出冷凝工段

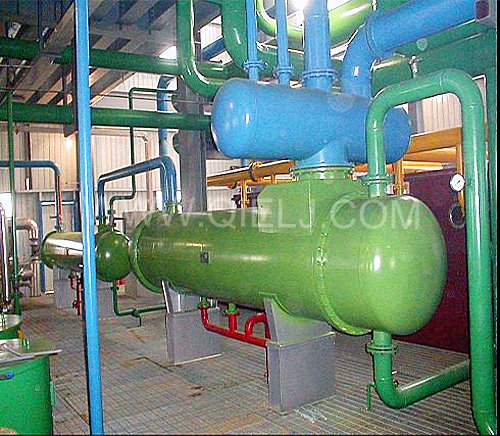

冷凝系统



室内溶剂罐
